Тестер герметичности Pentax SHA-P5

Отправить заявку

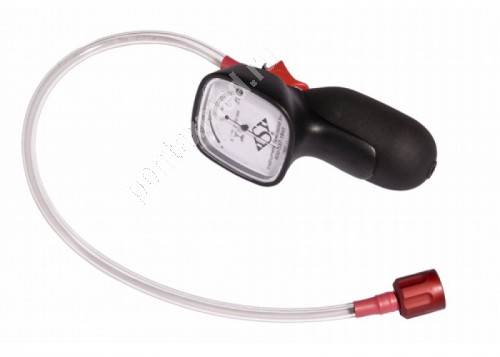

Тестер герметичности (течеискатель) Pentax SHA-P5 – механическое устройство для эффективной проверки каналов эндоскопа на присутствие в них дефектов, нарушающих герметичность.

В его состав входят груша ручная (создание давления), манометр, коннектор с шлангом (для подключения к прибору).

Процесс тестирования включает 2 этапа. Перед началом проверки погружением эндоскопа в воду следует убедиться в отсутствии на поверхности проверяемого прибора разрывов, проколов, трещин. Только после этого приступают к первому этапу тестирования для выявления серьезных дефектов, при погружении эндоскопа способных вызвать обширные затеки.

Этап №1 – «сухая» проверка:

• Коннектор на шланге тестера подсоединяют к вентиляционному коннектору эндоскопа. В этот момент оба коннектора должны быть сухими.
• После подсоединения коннектор тестера поворачивают по часовой стрелке.
• Циферблат манометра течеискателя поворачивают, пока стрелка не совпадет с отметкой «ноль».
• После этого начинается нагнетание давления грушей до достижения зеленого сегменты индикатора (15,7-19,6 кПа; 0,16-0,20 кг/cм²).

Примечания:

При нагнетании стрелка манометра не должна заходить на красный сегмент более чем на 29,4 кПа (или 0,3 кг/cм²), иначе эндоскоп может быть поврежден.

Чтобы выявить возможные отверстия/трещины в вводимой трубке и дистальной части, в процессе проверки следует немного изгибать указанные элементы.

Быстрый выход стрелки из зеленой зоны указывает на место сильного выхода воздуха, в котором возможен обширный затек. В этом случае тестируемый инструмент в воду полностью не погружается. При обнаружении дефекта следует обратиться в сервисный центр фирмы Pentax.

При отсутствии существенных дефектов для выявления мелких повреждений переходят к следующему этапу, выполняемому с полным погружением эндоскопа в воду. Перед его началом красная крышка для газовой стерилизации должна быть снята!

Этап №2 – «водная» проверка:

• Перед погружением эндоскопа течеискатель подсоединяют в тестируемому прибору, накачивают давление (стрелка манометра – в зеленом сегменте), проверяют наличие «серебряной» крышки на электроконтактах эндоскопа. (Все входные прокладки/клапаны должны быть сняты).
• В процессе проверки в воду погружается только коннектор течеискателя, а также небольшая часть трубки.
• Изменяя постоянно положение дистального конца, оператор внимательно отслеживает поведение эндоскопа. (Кстати, несколько пузырьков воздуха в углублениях прибора в начале теста – это нормальное явление).
• О нарушении герметичности эндоскопа сигнализирует появление постоянного потока пузырьков, исходящих из одного места. Использование такого прибора недопустимо!
• Дефективный эндоскоп извлекают из воды, и через особый клапан (на рукояти тестера) из него стравливают воздух. Когда стрелка манометра достигнет «ноля», течеискатель отсоединяют от эндоскопа.

Примечание:

Во избежание попадания воды в тестер и эндоскоп соединение/отсоединение приборов под водой не осуществляются.
